들어 올리고자하는 물체의 정확한 중량을 확인하시어 용량에 맞는 유압잭을 선택해야 함. 절대로 용량초과하면 안됩니다.

유압잭은 평평한 바닥위에 놓고 사용하여야 하며 유압잭 바닥이 완전히 바닥에 밀착되어야 함.

기본안전수칙 유압잭 발톱과 보조발을 그림같이 앞으로 향하게 하여야함. 그렇지 않으면 유압잭이 물체 앞쪽으로 중심을 잃고 넘어 갑니다.

1.보조발을 앞으로 돌려 사용하는 모습

2.3 발톱부분을 빼서 알맞는 구멍에 끼워 사용할 수 있음.

기본안전수칙 유압잭 발톱을 개조해서 사용하면 절대 안됨. 잭이 파손됩니다. 수리불가

4.손잡이 막대를 구멍에 끼우고 시계방향으로 돌려 고정함.

5.유압마개는 시계방향으로 돌려 꽉 조인다. 물체를 들어올릴 때는 잠그고, 내릴때는 조금씩 푼다.

기본안전수칙 손잡이 막대를 길게 개조해 사용하면 펌핑블럭이 파손되니 개조금지

I.발톱은 물체 깊이 넣고 사용하며

J. 이동시에는 막대를 본체 구멍에 꽂고 밀어서 쉽게 이동할 수 있다.

물체를 내릴 때는 유압마개를 시계반대방향으로 조금씩 돌려주면 물체 무게로 조금씩 내려온다. 마개를 확 열었다가 놀라서 다시  별안간 잠그면, 고장의 원인이 됩니다. 약간씩 돌려서 내려오는 속도를 조절하셔야 합니다.

V20 모델은

1.fast pump를 사용하여 무하중상태에서 발톱을 물체까지 올리고,

2.working pump를 사용하여 중량물을 들어올린다.

1.보조발을 반드시 앞으로 향하게 하고 사용하며,

2.물체 안쪽으로 깊이 넣고 사용한다.

보조발이 들어 갈 틈이 없으면 수평으로 사용하며, 약간든후

4.보조 받침대(각목또는 빔)를 끼워가며 사용한다.

5.그러면 보조발을 다시 앞으로 향할 수 있다.

6.7. 이러면 유압잭이 앞으로 쓰러지는 것을 막을 수 있다.

N.O 그림을 위에서 설명한 그림임. 일단 안들어가면 옆으로 하고 다시 안으로 집어넣고 사용.

유압잭의 발톱뿐 아니라 머리를 써서도 들어올릴 수 있다.

기본안전수칙:물체가 기울어지면 물체중심을 다시확인하여 유압잭을 무게중심에 놓고 사용해야 한다

기본안전수칙비스듬한 바닥이나 평탄한지 않은 바닥에서는 사용금지.

기본안전수칙 보조발을 앞으로 향해야지 뒤로 향하면 유압잭이 쓰러집니다.

기본안전수칙유압잭의 발톱을 살짝 걸치거나 손잡이 핸들을 늘려서 펌프질하지 마세요.

기본안전수칙:물체의 테두리 쇠에 걸쳐사용하면 물체테두리가 찌그러질 수 있으니 주의.

기본안전수칙작업안전 구역을 설정하고 작업하고 보조 받침막대들을 항시 사용하면서 작업한다.

중량물을 잭으로 올린상태에서 작업하지 마세요.  올린상태에서 작업을 할 필요가 있을 경우에는 반드시각목또는 받침대등 안전지지대를 고이고 작업하시기 바랍니다.

기본안전수칙  작업시에는 항상 안전에 신경쓰고,무게중심 잡지 않고, 두 개의 유압잭으로 좌우에서 들어올리면 위험. 손/발/머리등을 물체안쪽으로 넣으면 안된다.

기본안전수칙적은 용량의 잭으로 용량초과되는 물체를 들어올리면 당연히 위험하며 잭 내부의 안전밸브가 터지게 됩니다.

AC.유압오일 교체및보충 :25mm 의 공간은 두고 채워야 함.

유압잭은 오래 사용하면, 오일량이 부족해 질 수 있다. 이 경우 오일을 보충하고 사용하여야 한다.

모델별 적정오일량은 아래와 같다. (단위:리터)

사용가능오일

*간단 오일 보충방법:가득 채우고 상단으로부터 25mm 오일을 주사기로 뺀다. (유튜브 동영상참고:필요시 링크주소 요청바람)

틀/프레임 분해순서.

이해를 돕기위해 소개된 자료입니다.일반소비자는 분해하지 마시기 바랍니다. 미숙련 작업자가 분해 조립시 나사가 망가질수 있고,

제대로 조립안하면  잭과 작업자의 안전에 위험을 초래할 수 있습니다.

반드시 A/S는 구입처와 관계없이 한국총대리점으로 의뢰하시기 바랍니다.

AA.분해 순서1,2,3,4

AB.분해순서 1,2,3,4

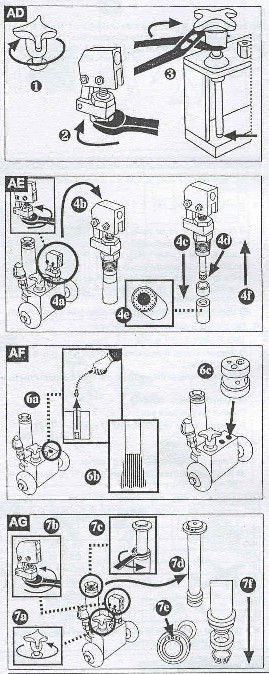

내부 오일탱크 분해순서.

이해를 돕기위해 소개된 자료입니다.일반소비자는 분해하지 마시기 바랍니다.

일단 분해하는 순간 관련 씰들이 망가지게 됩니다. 반드시 A/S는 구입처와 관계없이 한국총대리점으로 의뢰하시기 바랍니다.

부품관계로 다른 곳에서는 수리어렵습니다.

소비자가 고장여부를 쉽게 확인하는 방법

일단 오일부족인지 적정 오일량을 확인한다.( 위의 AC 오일주입방법 참조)

1.규정용량을 들어올리지 못하는 경우

2.규정스트로크를 올리지 못하는 경우

3.밸브가 잠긴 상태에서 스르르 하강하는 경우

4.본체가 심하게 흔들리는 경우

5.물체가 올려 논 상태에서 밸브를 풀어도 하강 못하는 경우 또는 손으로 꾹 눌러도 안내려 오는 경우

6.올린상태에서 밸브잠근상태에서 서서히 내려오는 경우

7.유압통에서 오일이 누출되는 경우, 펌프질시 오일이 과도하게 누유되는 경우

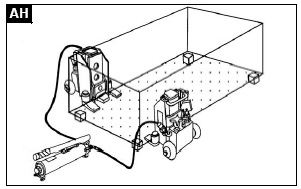

1.수동펌프와 잭 2대를 사용하여 들어 올릴때는 물체 한면은 지면에 닿아 있어야 한다.무게중심을 잡아 들어 올려야 안전하다. 수동펌프의 사용압력은 520 BAR임. 핸드펌프사용시 유압잭은 핸들밸브는 잠금상태여야 한다. 만약, 타사제품 펌프사용시에도 타사펌프압력은 520bar 이하여야 함.

자세한 내용은 PV 펌프 사용설명서 별도 참조.

2. 유압잭과 연결사용시 유압잭자체의 디스차징핸들은 항상 잠가 두고 사용해야 한다. 올릴때나 내릴때 모두 잠그고 사용해야 한다. 잭의 시작점은 항상 최저단계에서 펌프를 연결한다. 그렇지 않으면, 잭과 펌프의 오일량이 변동이 생겨 작동이 안될 수 있다. 즉, 잭과 펌프의 고유 오일량이 사용전과 사용후가 일치 하여야 한다.

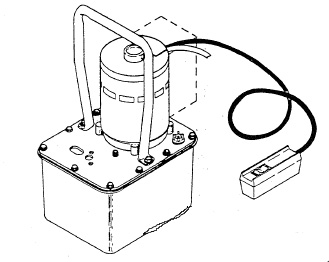

전동펌프 사용법

1.전원: 220볼트 단상

2.압력:520 BAR 초과하지 말 것.타사제품펌프사용시에도 펌프압력은 최대 520bar 이하여야 함.

3.잭 2대/4대를 연결하여 사용한다.(앞부분에 2배분구/4배분구를 달아 쓴다.)

4.잭과 연결사용시에는 잭자체의 디스차징핸들은 항상 잠가 두고 사용해야 한다.

상승: 들어올릴때는 그림의 수동밸브를 잠금위치(시계반대방향)에 놓고  리모콘의 스위치를 누르고 원하는 높이에 오면 스위치를 놓는다.

하강:내릴 때는 수동밸브위치를 반대로 천천히 젖히면(시계방향), 자체 중력으로 천천히 내려온다. 항상 작업시에는 작업자가 지켜 보고 있어야 한다.

주의:수동밸브를 열어둔 상태(RELEASE /RETURN/RETRACT)에서 리모콘 스위치를 ON을 시켜서는 안된다.

무게 중심이 차이가 나는 물체를 들 때에는 그림의 각 솔네노이드 밸브를 조절하여 유량을 조절하여 수평을 유지하도록한다. 모든 작업은 천천히 해야하며, 급작스런 작동은 고장의 원인이 될 수 있다. 어떠한 경우에도 한지점의 무게가 잭 한개 기본용량을 초과해서는 안된다.
